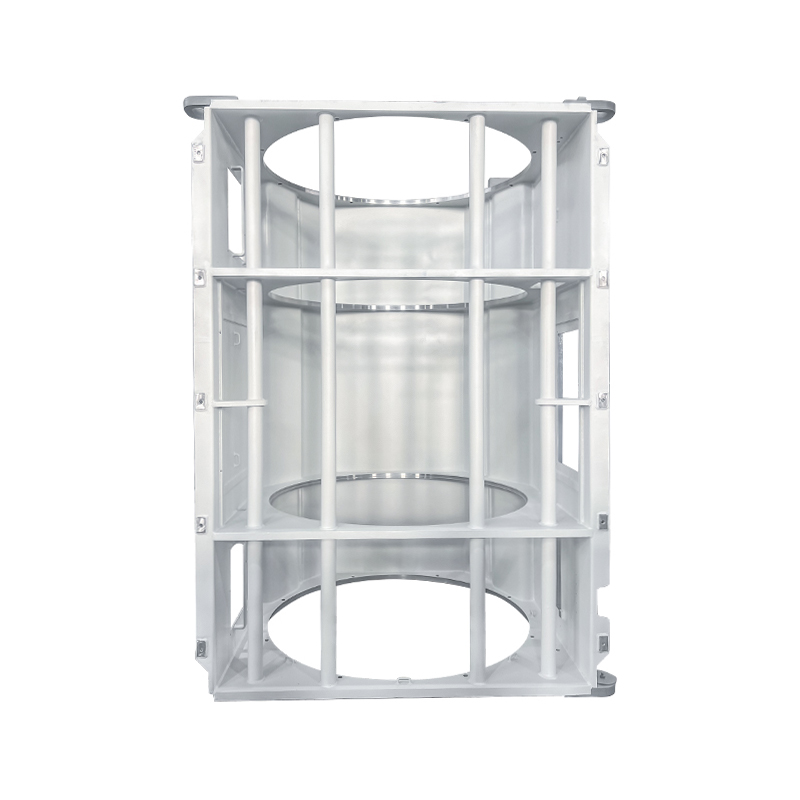

角底円筒モータフレーム

正方形ベースの円筒形モーター フレームは、正方形の下部ベースと円筒形の上部または中間セクションを組み合わせたハイブリッド支持構造です。ボックス型ベースの安定性とシリンダーの空間的および機能的利点が統合されており、電動モーター業界で広く使用されています。その特徴は、「安定した四角底、円筒形の上部」設計です。下部は正方形または長方形のベースを介して堅固なサポートを提供し、上部または中央の円筒形セクションは特別な機能要件を満たします。

主要な構造的特徴
1. 複合構造設計
正方形のベース:
鋼板を溶接して頑丈なフレームに構造しており、四隅のサポートが優れた傾斜防止機能を提供します。

底部の調整可能な水平調整脚により、平らでない床にも適応し、正確な水平調整が可能になります。

円筒部:
中間または上部のセクションには円筒構造が使用されており、通常は鋼板を圧延および溶接して製造されます。

円柱と四角いベースは「丸→四角」構造で接続されており、スムーズな幾何学変換が可能です。

機能を強化するために、内部補強材、通気チャネル、または位置決めデバイスを組み込むことができます。

2. キー接続技術
一体化溶接: 連続溶接シームが正方形のベースと円筒形セクションを結合し、全体の剛性を確保します。

重要な接合部の補強プレートにより、ねじれ耐性が向上します。

3. モーターサポートシステム
円筒部分はステーターコアを収容し、軸方向の補強材が追加のサポートを提供します。

四角いベースにはベアリング台座と冷却システムが収納されており、メンテナンスと組み立てが容易です。
