高効率のための材料選択戦略 変圧器積層コア

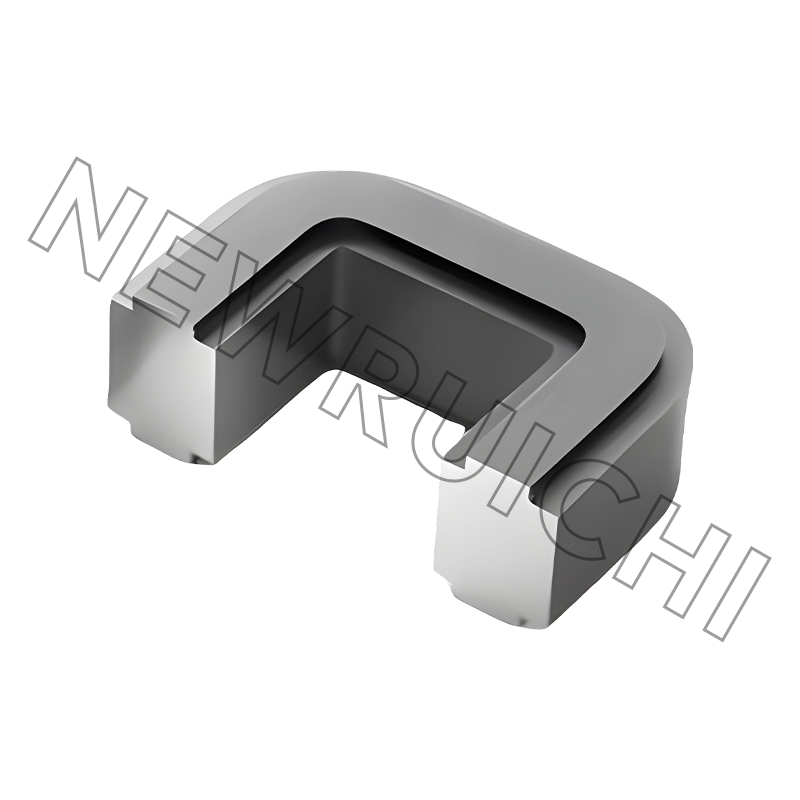

最新の電力機器では、変圧器積層コアの性能は電磁鋼板のグレードと加工品質に大きく影響されます。現在、多くのトランス設計者は、透磁率のみに焦点を当てるのではなく、実際の動作条件下での鉄損特性を優先しています。方向性珪素鋼は、磁束が鋼板の圧延方向に従うときに低いヒステリシス損失を提供するため、高効率変圧器コアの主要な材料となっています。

変圧器メーカーは多くの場合、厚さ 0.23 mm ～ 0.30 mm の電磁鋼板を選択します。積層を薄くすると、渦電流損失が大幅に減少します。渦電流損失は積層の厚さの二乗に比例します。たとえば、積層の厚さを 0.30 mm から 0.23 mm に減らすと、同様の動作条件下で渦電流損失を 30% 以上削減できます。ただし、シートが薄い場合は、変形やエッジの損傷を避けるために、製造中により正確なスタンピングと取り扱いが必要になります。

Wuxi New Ruichi Technology Co., Ltd. など、電動パンチングおよびコア製造に従事する企業は、ラミネート生産中に材料の完全性を維持するための高度な加工技術に重点を置いています。電気モーターの積層およびコア製品における経験は、産業用エネルギー システム、再生可能エネルギー機器、配電インフラで使用される変圧器の積層コアを製造するための強力な基盤を提供します。

コアのステップラップ設計と磁束分布への影響

ステップラップコアアセンブリは、接合位置での磁束の不連続性を低減するために、最新の変圧器積層コア構造に広く採用されています。従来のバットジョイントコア設計では、積層が接する部分に小さなエアギャップが生じることが多く、局所的な磁束漏れやコア損失の増加につながります。ステップラップ構造は、複数の層にわたって積層エッジをオーバーラップさせることでこの問題を解決し、より滑らかな磁気転移経路を作成します。

ステップラップジョイントのステップレベルの数は、変圧器の容量によって異なります。大型の電源トランスでは、磁気の連続性を向上させるために 5 ステップまたは 7 ステップのラップ構成が使用される場合があります。この設計は、特に変圧器が長期間連続して動作する大容量配電ネットワークにおいて、励磁電流を低減し、変圧器全体の効率を向上させるのに役立ちます。

コアの生産に携わるメーカーは、ステップラップジョイントの適切な位置合わせを確保するために、積層の切断と積層において厳密な寸法精度を維持する必要があります。したがって、自動切断装置と精密スタンピング技術は、大規模な生産バッチ全体で一貫性を維持するために重要です。

変圧器の鉄損に影響を与える製造公差

積層形状の小さな変化は、トランスコアの性能に測定可能な影響を与える可能性があります。変圧器の積層コアの製造中は、過剰な損失やノイズの発生を防ぐために、いくつかの製造公差を注意深く管理する必要があります。積層の端にバリが形成されると、層間に意図しない電気的接続が生じる可能性があるため、最も重要な問題の 1 つです。

ラミネート加工を厳密に制御することで、安定した電磁動作を確保できます。典型的な工業用許容差の目標を以下にまとめます。

先進的な製造業者は、組み立て前に積層欠陥を検出するために自動検査システムへの依存を強めています。これらの検査プロセスにより、生産の一貫性が向上し、不完全な積層によるエネルギー損失のリスクが軽減されます。

における熱挙動と冷却に関する考慮事項 変圧器積層コア デザイン

コア損失が低い場合でも、トランスの積層コアは連続動作中に依然として熱を発生します。したがって、効果的な熱管理は設計上の重要な考慮事項です。積層の積層構造は、熱が変圧器コアを通って移動し、最終的に周囲の冷却システムに放散する方法に影響を与えます。

エンジニアは、熱放散を改善するために、大型の変圧器コア内に換気ダクトや冷却チャネルを設計することがよくあります。これらのダクトにより、絶縁油または空気がコア アセンブリ内を循環し、磁束密度が高い領域から熱を運び去ります。適切な熱管理を行わないと、局所的な加熱により絶縁体の劣化が促進され、変圧器の動作寿命が短くなる可能性があります。

製造の一貫性も熱挙動に影響します。不均一な積層により、磁気抵抗がより高い領域が生じ、局所的な発熱が増加する可能性があります。精密なパンチングとコアの組み立てプロセスにより、長期間の動作中に均一な磁気分布と安定した温度性能を維持できます。

エネルギーおよび電化システムにおける先進的中核製造の役割の増大

世界的な電力需要が増大し続ける中、送配電ネットワーク全体でのエネルギー損失を削減する上で変圧器の効率がますます重要になっています。高性能トランス積層コアは、エネルギー変換中の磁気損失を最小限に抑え、システム全体の効率を向上させます。

電動パンチングおよび積層コアの製造に携わるメーカーは、この進歩に大きく貢献しています。無錫 New Ruichi Technology Co., Ltd. は、新エネルギー商用車、風力発電、産業オートメーション、鉄道輸送システムなど、幅広い業界で使用される電動パンチング製品およびコア製品の研究、開発、製造に重点を置いています。

同社は今後も研究開発への投資を拡大し、AIテクノロジー、スマート製造システム、グリーンエネルギーアプリケーションにわたる統合イノベーションを推進していきます。製造精度を強化し、積層コアの設計能力を向上させることにより、この分野の企業は、より効率的な電力機器とよりスマートな産業用エネルギー インフラストラクチャの開発をサポートします。
